Spezifikationen
Kompatibilität & Einsatzbereich
- Geeignete Fahrradmodelle
- Cervélo S5 Disc mit HB14- oder AB08-Aerolenker
- Lenkerkompatibilität
- HB14 S5 Disc Lenker (V-Stem) und AB08 S5 Disc Lenker (V-Stem)
- Extensions Durchmesser
- Für Aero-Extensions mit 22,2 mm Außendurchmesser geeignet (Extensions nicht im Lieferumfang)
Lieferumfang & Komponenten
- Extension Mounts
- Extension-Mounts links und rechts zur Aufnahme der Aero-Extensions
- Extension Mount Bases
- Extension-Mount-Bases links und rechts zur Befestigung an den integrierten Montagestellen des HB14/AB08-Lenkers
- Arm Pad Carriers
- Armauflage-Träger (EX11 Arm Pad Carrier) links und rechts zur Positionierung der Armauflagen
- Arm Pads
- EX11 Arm Pads (Armauflagen) links und rechts
- Montageschrauben
- Inklusive aller benötigten Schrauben für Mounts, Carrier, Klemmen und Lenkerbefestigung
Einstellbarkeit & Ergonomie
- Armauflagen Position
- Armauflage-Träger können in Längsrichtung und Breite innerhalb der vorgesehenen Positionen eingestellt werden
- Extensions Neigung
- Unterstützt eine aerodynamisch optimierte Position mit fein justierbarer Unterarmneigung
- Feineinstellung
- Die Positionseinstellung erfolgt über spezifische Befestigungsschrauben mit exakten Drehmomentangaben
Material & Finish
- Material Kernkomponenten
- Aero-Mounts, Bases und Armauflage-Träger aus Aluminium mit präzisem und steifem Design
- Armauflagen
- EX11 Arm Pads mit gepolsterter Oberfläche zur Druckentlastung der Unterarme
- Schraubenmaterial
- Montageschrauben aus Edelstahl beziehungsweise korrosionsbeständigem Stahl
- Oberflächenfinish
- Matt bis leicht glänzend schwarz eloxiert bzw. beschichtet
Auf einen Blick
Klemmdurchmesser Ø 22,2 mm (Extensions separat)
Arm Pad Carrier Fixing Screws: 3 Nm
Das HB14/AB08 Tri Extension Mount Assembly ist eine Montagebaugruppe, mit der sich Aero-Extensions an den integrierten Befestigungspunkten der Cervélo S5-Aerolenker HB14 und AB08 (V-Stem) anbinden lassen. Die Klemmung nimmt Aero-Extensions mit einem Außendurchmesser von Ø 22,2 mm auf; die Extensions selbst sind nicht Teil des Lieferumfangs.

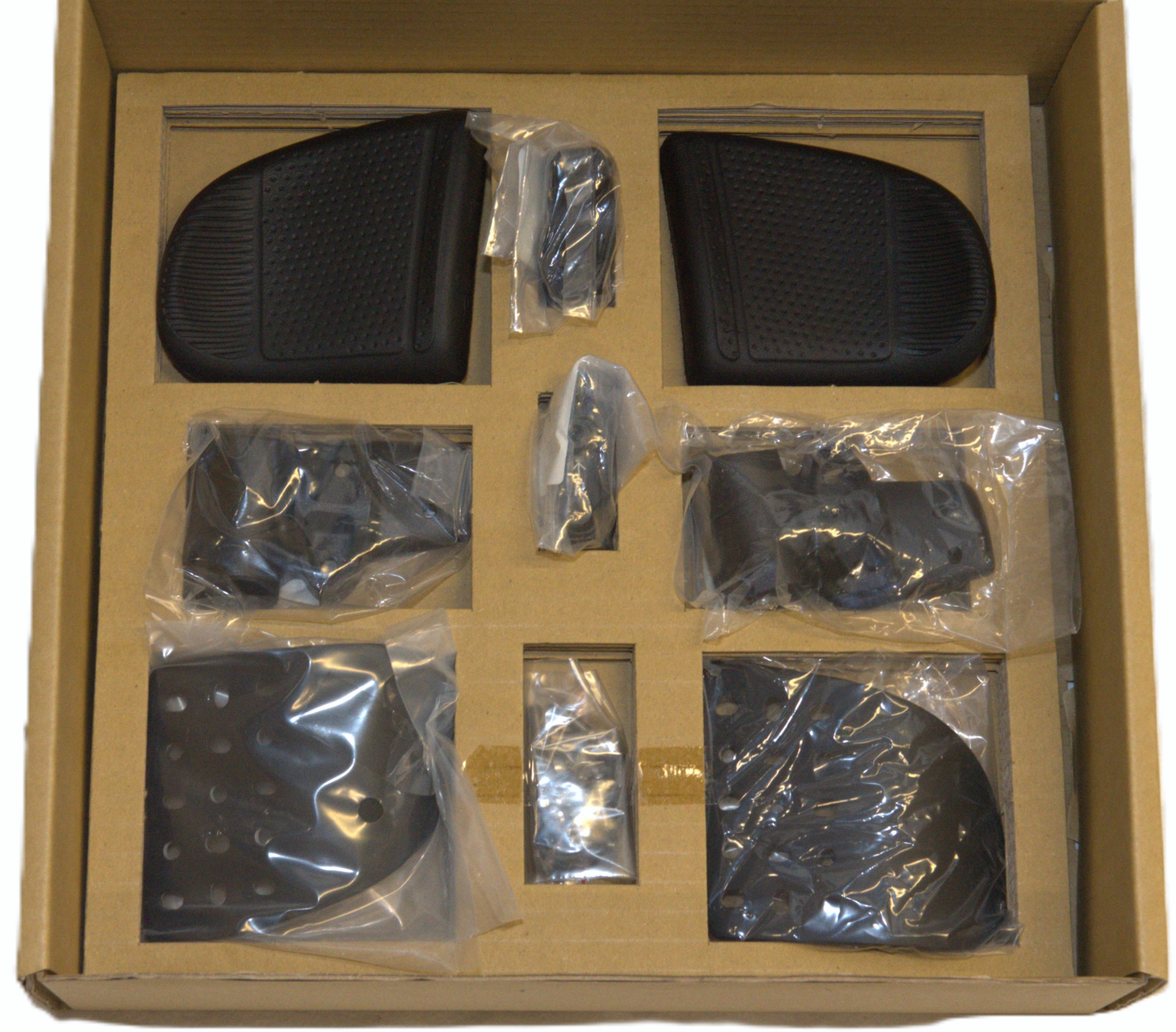

Enthalten sind Extension-Mounts links und rechts, Extension-Mount-Bases links und rechts, EX11 Arm Pad Carrier links und rechts sowie EX11 Arm Pads links und rechts. Der Schraubensatz umfasst 4 Extension Mount Fixing Screws M5 × 20 mm, 4 Arm Pad Carrier Fixing Screws M5 × 12 mm, 4 Extension Clamp Fixing Screws M4 × 12 mm und 4 Handlebar Fixing Screws M5 × 20 mm mit T25-Torx-Antrieb; die Schrauben bestehen laut Händlerangaben aus Edelstahl beziehungsweise korrosionsbeständigem Stahl.
Die Armauflage-Träger lassen sich über die Arm Pad Carrier Fixing Screws in Längsrichtung und in der Breite innerhalb der vorgesehenen Positionen verstellen, die Extensions können im vom Hersteller vorgesehenen Winkelbereich montiert werden. Für die Arm Pad Carrier Fixing Screws nennen Quick-Start- und Assembly-Manual typischerweise 3 Nm; die übrigen Anzugsmomente für Extension-Mount- und Lenkerschrauben sind der Drehmomenttabelle der Montageanleitung zu entnehmen und einzuhalten.
Für die Montage sind Torx- und Innensechskant-Werkzeuge passend zu den angegebenen Schraubenmaßen erforderlich. Mounts, Bases und Armauflage-Träger sind nach Händlerangaben aus Aluminium ausgeführt, die Oberfläche ist schwarz (matt bis leicht glänzend eloxiert beziehungsweise beschichtet). Vor der Montage ist zu prüfen, dass ein Cervélo S5 Disc mit HB14- oder AB08-Lenker vorliegt und die verwendeten Extensions Ø 22,2 mm aufweisen.
Für Aero-Extensions mit Ø 22,2 mm Außendurchmesser; Extensions nicht im Lieferumfang
Extension Mount Fixing Screws M5 × 20 mm (4 Stück), Arm Pad Carrier Fixing Screws M5 × 12 mm (4 Stück)
Extension Clamp Fixing Screws M4 × 12 mm (4 Stück), Handlebar Fixing Screws M5 × 20 mm, T25 Torx (4 Stück)
Anzugsmoment Arm Pad Carrier Fixing Screws 3 Nm, weitere Werte laut Montageanleitung
Kompatibel mit Cervélo S5 Disc mit HB14- oder AB08-Aerolenker (V-Stem)
